2014年08月25日
07メタニウムMgの分解には、、、
+1のビットサイズでかつ太さが3mm以下、軸長50mm程度以上の物がないとレベルワインダー部分のネジが外せません

この1本のドライバーが無いためになかなかバラせずにおりましたが、本日ようやく入手しリールを分解することができました


今回、私が買って使っているのはコレです。

IOS ファクトリー(IOS FACTORY) GEAR GREASE (ギア グリス)
先日の琵琶湖釣行でリールがずぶ濡れになったので内部のグリスアップを行います。
今回はこんな高級グリスを奮発してみました

なかなか、しっとりとした巻き心地に仕上がりました。。。
2014年06月03日
タトゥーラ 11ボールベアリング化
11ボールベアリング化してみました

ハンドルノブに片方1個づつ追加するのは簡単です。

が、レベルワインダーのシャフト両端に1個づつ取付けるのはちょっと大変です


上の写真のようにハンドル側をかなりバラすことになるので自信の無い人にはおススメしかねます。。。

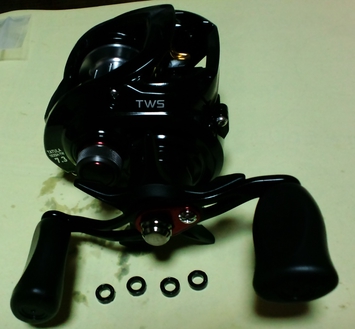

で、これで完成


(リールの手前の黒い4つのカラーがボールベアリングに交換されています。)
ハンドルを回してみるとスルスルと軽くなって良い感じです


ダイワ(Daiwa) TATULA(タトゥーラ) 103SH-TW
レベルワインダー部のベアリング追加はちょっと難しめなんで万人向けではありませんが、ハンドルノブへのボールベアリング追加は効果が明確に感じられておススメです。
あと、メカニカルブレーキのネジピッチも思っていたより細かく良い感じでした。

HEDGEHOG STUDIO(ヘッジホッグスタジオ) ダイワシマノベイトリール用 ハンドルノブ+2BBチューニングキット SHG
こんな高価なベアリングは使わなくていいと思いますよ。
現在(2014.06.01時点)Naturamさんでは取り扱っていませんがヘッジホッグスタジオさんから販売されています。
2014年05月15日
使えました。。。

このスプールですが、TDジリオンに組込んで試したら大丈夫でした



ダイワ(Daiwa) TD ジリオン 100H
ハンドルノブにはボールベアリング追加済み。
ということで、間違いなく

ダイワ(Daiwa) パーツ:チームダイワ Z100M スプールAS 18-26 49 No024

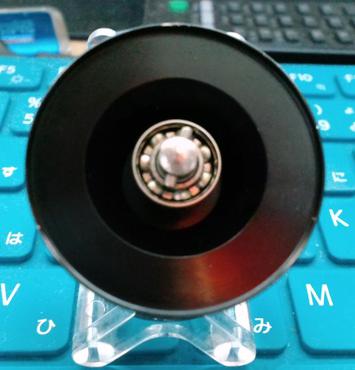

USトレイルのスプールです。
TDジリオンでピッチングを多用する釣りになると純正スプールはイマイチ伸びが悪いんで、私はこのUSトレイルのスプールに交換して使っています。
社外品のベアリングが付いていたけど、

ゴロゴロした違和感とかもなかったんで、とりあえずそのままで使ってみようかな

2014年05月14日

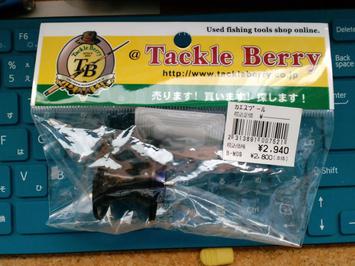

黄色いお店で、、、
2014年01月30日
TD-Z100M US.TRAILハイギヤ化の出来上がり~



ダイワ(Daiwa) パーツ:チームダイワ Z103H ピニオン No056
TD-Z100M US.TRAILに組込んで6.3:1のハイギヤにしてみようと思います。
@630円なり。

ダイワ(Daiwa) パーツ:チームダイワ Z103H ドライブギヤー No076
当然ながらピニオンとセットで交換です。
@1,050円なり。
買ってきたギヤをチョチョイと組込んで、この前にTD-Z103Hに組込んであったUS.TRAILのギヤを元に戻して、クランクハンドルを移し替えたりして出来上がったのが真ん中の1台


これにてTD-Z100H US.TRAILの出来上がり~

でも出来上がったのは良いが、持っているジリオン100Hと丸かぶりジャン



なお、90mmクランクハンドルの必要パーツはここから。

ダイワ(Daiwa) パーツ:STEEZ 100H ハンドル NO.096
1H1351
@8,715円
ハンドル単体での注文は出来ません。
これが価格的にネックになりますね。

ダイワ(Daiwa) パーツ:スマックレッドチューン100HR スタードラグ NO.096
125172 赤ならこちら
これは右ハンドル用。左ハンドル用は違う部品になります。
@2,835円
最近はスポーツライフプラネッツから色んな色でパーツ販売されていますね。

ダイワ(Daiwa) バイキング 極50 パワーバージョン パーツ:ハンドルロックプレート(部品No.039)
151138 100SHの赤ならこちら
@210円

ダイワ(Daiwa) パーツ:TD ジリオン 100SH ハンドルロックプレートSC NO.070
10A092 +
@105円

ダイワ(Daiwa) パーツ:STEEZ 100SH ハンドルカラー NO.095
104013
@210円

ダイワ(Daiwa) パーツ:11スマック 100H ハンドルナット NO.075
140250
@315円
これも右ハンドル用。左ハンドル用は別部品になります。
計12,390円
これにプラスして

ダイワ(Daiwa) パーツ:アルファス 150H ハンドルノブ NO.0062
アルファス150H用になっていますが、TD-Z、ジリオン、STEEZ等全てに使えるSサイズハンドルノブです。
STEEZとかZillionとかの文字が入っていないのが良い所。
2014年01月29日
04ルビアス(TD系)にRCS系マシンカットハンドルを取付けてみました

今回、手持ちの04ルビアス(TD系って言うんですか?)2004に取付けてみました


使ったパーツは中古のRCS系ハンドルとコレ⇓


ZPI ハイスペックDBシャフトL
Naturamさんだとこれが手に入りますよ。
●ダイワ製スピニングリールのリアル4ギヤ以前のモデル用にリアル4適合ハンドルを装着する際に使用するシャフトパーツです。
●本製品は左ハンドル専用です。
●適合機種:イージス、旧イグニス、エアリティ、TDZ/X/S、エメラルダス、トーナメントZ/X、旧ルビアス、カルディア、シルバークリーク、月下美人
取付けは従来のハンドルを外して、このシャフトを取付けて

あとはRCS系のハンドルを取付けるだけで簡単です。
ちなみに最近のRCS系2004のハンドル長は45mmなのですが、04ルビアス、TD-S2004C等のハンドル長は50mmなので、07ルビアス2506の50mmハンドルでもイイかなと思って取付けています。

ダイワ(Daiwa) パーツ:アイズファクトリー RCS リアルカスタムシステム 45mmマシンカットハンドル
45mmハンドルも試してみたいけど安い出物が無いと。。。
コレを使ってみるのはバス釣りのシーズンが始まってからかな???
2014年01月23日
黄色いお店でのお買物。。。今回は失敗か?


よく見たらキズが多くて『失敗したかな~?』と思いましたが、ボールベアリングが入っていたのでこれでお相子かな???

ダイワ(Daiwa) パーツ:07ルビアス2506 ハンドル NO.085
新品は¥6,300円します。

ダイワ(Daiwa) パーツ:カルディア KIX2500 ハンドルノブボールベアリング No302
ダイワのリールのSサイズハンドルノブボールベアリングのノーマルタイプは全てコレ。
ボールベアリングが入っていたのでもう一つのパーツが届いたら手を付けられるな。。。
2014年01月19日
12ルビアス2004MAX12ボールベアリング増設チューン

早速ボールベアリング増設チューンしてみました


ダイワ(Daiwa) 12 ルビアス 2004
ノーマルのスペックは、、、
●巻き取りの長さ(cm/ハンドル一回転):63cm
●ギヤ比:4.8
●自重:190g
●最大ドラグ力:2kg
●標準糸巻量ナイロン(lb~m):3~140、4~100
●標準巻糸量PE(号~m):0.4~120、0.6~100
●ベアリングボール/ローラー:7/1
コレをベアリングを5個増設して12ボールベアリングにします。
使用した部品はダイワ製品のサービスを行っている





・CRBBスプールメタル・ドラグBB追加キット
追加キット(S) BBK012 ¥2,600(税別)


・CRBBラインローラーボールベアリング追加キット
追加キット(M) BBK011 ¥1,600(税別)


・CRBBハンドルノブボールベアリング追加キット
追加キット(S) BBK008 ¥2,600(税別)
(今回はこれのみ旧型番商品を使用しました。)
■ステンレスボールベアリングに表面処理を施し防錆性能が飛躍的に向上した、ダイワ純正CRBB仕様の追加キットです。
■ダイワ純正部品ですので、アフターサービスもそのままご利用いただけます。
では簡単なところから純正部品のカラーをボールベアリングに交換していきます。

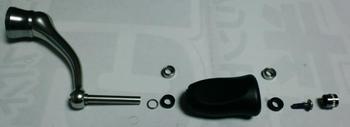

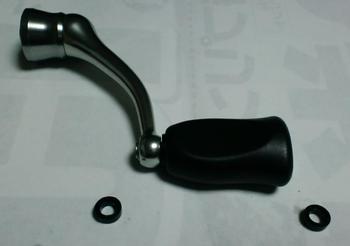

ハンドルノブのカラー2個をベアリングに交換します。

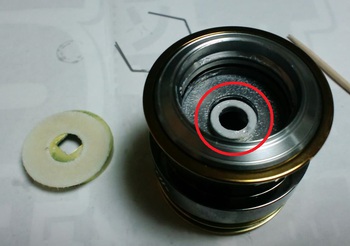

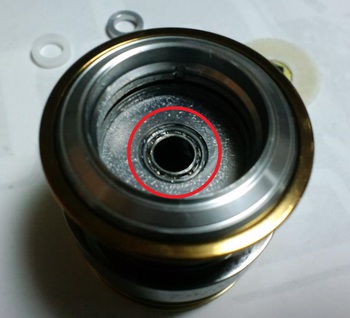

次にスプールメタル・ドラグ部のカラーとメタルをそれぞれボールベアリングに交換します。

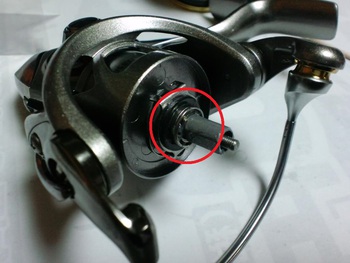

最後がチョット解り難いラインローラー

ラインローラー部の白いカラーを外して、

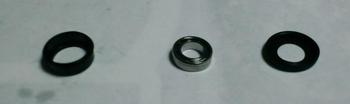

CRBBラインローラーボールベアリング追加キットのカラー、ボールベアリング、パッキンを組立てて、

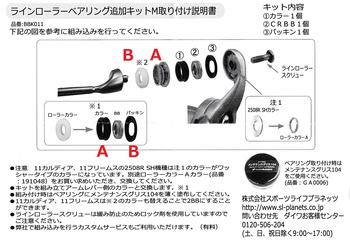

カラー、ボールベアリング、パッキンを組立てた付属の説明書の※1部のA側をラインローラー側に、B側をベール側に組み付けます。
(12ルビアスの場合は説明書の※2のカラーを交換して2ボールベアリングにします。)
12ルビアスの場合におけるこの部分の説明が部品付属の説明書には記されていません。組んでみればこうしないとラインローラーの位置がズレてしまうので解るのですが、ここがチョット解り難いところです。

これにて12ルビアス2004MAX12ボールベアリング増設チューンの完成です

なのですが、毎度毎度の見た目は何の変化もなし。唯一判るのはハンドルノブのボールベアリングが効いていることくらいの地味~なチューニングです

本人としてはエリアトラウトのスプーンの巻きでの微妙な当たりをとり、ライトラインでのドラグ性能をアップさせる為のつもりなんですが、お約束の自己満足チューンということで。。。
2014年01月17日
マイナスドライバー(-5.5)購入

ダイワ(Daiwa) 12 ルビアス 2004
がもうすぐ届きそうなので、届き次第ボールベアリング増設チューンをするべく、工具の充実を図るために、先端-5.5のマイナスドライバーを買ってきました。

ダイワのスピニングリールで2000、2500番台(しか使ったことない。。。)のラインローラー部ネジはこの-5.5のビットサイズがピッタリです

今までは-4.5や-6で強引に回していたのですが、最近のネジはネジロックが強力になっているようで、前回の07ルビアス2506ではネジを傷つけてしまいましたので、今回はピッタリサイズのドライバーを買ってきた次第です

ちなみにリール(ベイト、スピニング問わず)の分解整備等に使う工具は以下の種類くらいあれば大概なんとかなります。
・プラスドライバー 先端+1
・マイナスドライバー 先端-4.5
・マイナスドライバー 先端-5.5
・ボックスレンチ 10mm
・ピンセット
あとはクリップを伸ばして先端をペンチで2mm程曲げて作ったハンドルキャップの抜き冶具でも用意しておけばOKでしょう。

増設する分のボールベアリングはお正月のセールで買ってあります。

また今週末も寒そうなんでインドアの楽しみになってしまいそうですね。。。
2014年01月12日
ドライブギヤとピニオンを注文しました

今週末位には入荷するかな?

ダイワ(Daiwa) パーツ:チームダイワ Z103H ピニオン No056
TD-Z100M US.TRAILに組込んで6.3:1のハイギヤにしてみようと思います。
@630円なり。

ダイワ(Daiwa) パーツ:チームダイワ Z103H ドライブギヤー No076
当然ながらピニオンとセットで交換です。
@1,050円なり。
でもじつは、、、クランクハンドルにもしたくてうずうずしています


これは以前に他のリールでやったやつです。。。

ダイワ(Daiwa) パーツ:STEEZ 100H ハンドル NO.096
1H1351
@8,715円
ハンドル単体での注文は出来ません。
これが価格的にネックになりますね。

ダイワ(Daiwa) パーツ:スマックレッドチューン100HR スタードラグ NO.096
125172 赤ならこちら
これは右ハンドル用。左ハンドル用は違う部品になります。
@2,835円
最近はスポーツライフプラネッツから色んな色でパーツ販売されていますね。

ダイワ(Daiwa) バイキング 極50 パワーバージョン パーツ:ハンドルロックプレート(部品No.039)
151138 100SHの赤ならこちら
@210円

ダイワ(Daiwa) パーツ:TD ジリオン 100SH ハンドルロックプレートSC NO.070
10A092 +
@105円

ダイワ(Daiwa) パーツ:STEEZ 100SH ハンドルカラー NO.095
104013
@210円

ダイワ(Daiwa) パーツ:11スマック 100H ハンドルナット NO.075
140250
@315円
これも右ハンドル用。左ハンドル用は別部品になります。
計12,390円
これにプラスして

ダイワ(Daiwa) パーツ:アルファス 150H ハンドルノブ NO.0062
アルファス150H用になっていますが、TD-Z、ジリオン、STEEZ等全てに使えるSサイズハンドルノブです。
STEEZとかZillionとかの文字が入っていないのが良い所。
2014年01月11日
TD-Z100H US.TRAIL???
それは、、、
TD-Z100M US.TRAILのハイギヤ化

なんてことはありません。TD-Z103HのドライブギヤとピニオンをTD-Z100M US.TRAILに組込んでみるだけです。

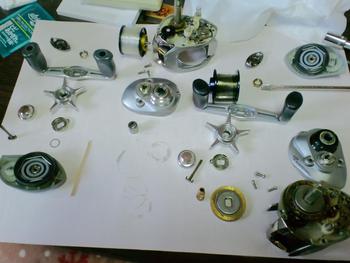

TD-Z103HとTD-Z100M US.TRAILをバラバラにし、

ギヤを入替えて組立てて、ハイ出来上がり


使いこんでクタクタのTD-Z103Hのギヤが組込まれたTD-Z100M US.TRAILはハンドルを回すとシュリシュリとかなり異音がするけど、あまり使っていなかったTD-Z100M US.TRAILのギヤが組込まれたTD-Z103Hはあまり異音もせずに良い感じです。
これならギヤを新品に換えれば使えそうです。
(補足:TD-Z103MLとTD-Z100ML US.TRAILのドライブギヤとピニオンは同じ部品が使われています。よってTD-Z103HとTD-Z100M US.TRAILにもギヤの互換性はあると思われます。。。)
これにてTD-Z100M US.TRAILのハイギヤ化とTD-Z103Hのミドルギヤ化の同時完成

新品のギヤを注文して使ってみようっと


ダイワ(Daiwa) パーツ:チームダイワ Z103H ピニオン No056
Naturamさんでも取り寄せ可能です。
メーカー品番:154371

ダイワ(Daiwa) パーツ:チームダイワ Z103H ドライブギヤー No076
メーカー品番:138370

ダイワ(Daiwa) パーツ:チームダイワ Z100M ピニオン No056
メーカー品番:154413。

ダイワ(Daiwa) パーツ:チームダイワ Z100M ドライブギヤー No076
メーカー品番:138414
2013年05月28日
残り1台の07メタニウムMg7も、、、


残り1台の07メタニウムMg7もロングパワーハンドル化しました。
今年はロッドとリールの組み合わせを色々と見直してみようかと思い、ラインのサイズを含めてチョコチョコやっています。
新しいリールが買えれば良いのですがなかなか手がだせませんね。

必要パーツ等ご興味のある方はこちらへ。

ダイワ(Daiwa) STEEZ(スティーズ) SV 6.3R
スティーズのSVスプール仕様が販売開始されていますね。
使ってみたいけど5万円オーバーでは、、、
2013年02月03日
ロッドに取付けてみました。。。



シマノ(SHIMANO) 09 アルデバランMg7 左
とてもコンパクトなリールなので握ってみると、すっぽりと手の中に収まるような感じです。
ライトリグも柔らかく操作できそうです。

エバーグリーン(EVERGREEN) カレイド デジーノ TKDC-66ML-Spiral クオッドライト
ロッドはコレ。
今度のお休みは3連休。なんとかして使ってみたいですね

2013年01月31日
アルデバラン改造完了。。。

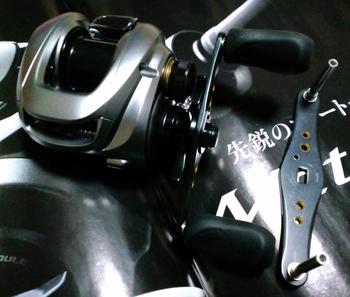

シマノ(SHIMANO) 09 アルデバランMg7 左
スプールは夢屋BFS Mgスプール32mm、ハンドルは07メタニウムMg7レフトハンドルの純正40mmハンドルと交換しています


シマノ(SHIMANO) 夢屋 BFS(ベイトフィネスシステム) SP-MG 32mm
10スコーピオンXT1000に取付けていたこのスプールを移殖しました。

シマノ(SHIMANO) メタニウムMg7 レフトハンドル
ハンドルはコレの純正40mmハンドルを移殖しました。ハンドルにちょっと余計な穴が開いているけどボルトオンで取付け出来ます。
簡単なんで20分程で作業完了です。。。
2013年01月28日
SVスプールって気になります。。。
個人的に最も気になるのはカレイドのフルモデルチェンジですが、おそらく価格的にこれは数年に1本買えるかどうかってところなので、ラインナップが手持ちである程度揃ってきたころにはまたモデルチェンジなんだろうなと半ば諦め気味であります

その他でなんとか手が出せそうなのがリール関係。
その中でも気になっているのがダイワのSTEEZ SV 105スプール。

『軽量リグ~重量ルアーまで幅広く、快適に使用できる1000サイズ対応の超々ジュラルミン製SVスプール。』とのことですが、、、
要はベイトキャスティングリールでの標準的使用ラインと思われる12ポンド程度の太さのものを下巻き無しで使えるシャロースプールにしたことでスプールとラインを加えた全体の重量を抑えて従来の標準スプールより軽量なルアーへの対応力を上げたものののようです。
8ポンドラインで50m程度しか巻けなかったのが12~14ポンドで50m程度巻けて、ベイトフィネス仕様のリールと標準スプールのリールとの間をうめてくれる存在なのかな?
ベイトフィネスタックルから派生した流れなんでしょうね。
34Φスプール搭載のTD-Zシリーズにも使用可能なので、自分の場合だとTD-Z103Hに組込んで4インチクラスのワームの1/8ozとかのライトテキサスとかで活躍してくれそうです。
自分の10年落ちのTD-Z103Hがまたまた延命されそうです。。。
2012年12月27日

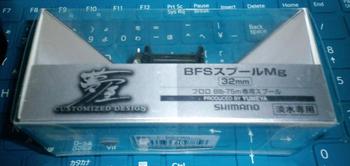

夢屋BFS SP-Mg 32mm購入。。。


用途としてはスコーピオンXT1000に組込んでベイトフィネスプラッギングと洒落込む予定です


年末年始休みに使ってみれると良いのですが。。。

シマノ(SHIMANO) 夢屋 BFS(ベイトフィネスシステム) SP-MG
Naturamさんなら10%割引で8,505円(2012.12.27時点)。

シマノ(SHIMANO) スコーピオンXT 1000
Naturamさんなら35%割引で17,062円(2012.12.27時点)。
2012年09月12日

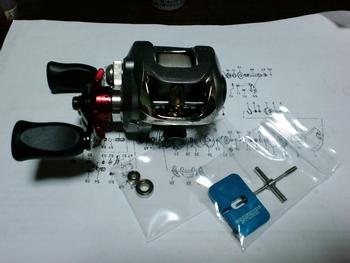

TD-Z103H スプールベアリング交換


HEDGEHOG STUDIO(ヘッジホッグスタジオ) ベイトリール かっ飛びチューニングキットZR 1150ZR&830ZR
今回使ったのはこれじゃなくて通常のタイプ。

HEDGEHOG STUDIO(ヘッジホッグスタジオ) スプールベアリングリムーバー タイプS
これも合わせて購入しました。
TD-Z系のリールを何台も持っているので、1度買ってしまえば、これから気軽にスプールベアリングの交換ができますね。
交換作業は簡単です。
工具としてあれば良いのはピンセット位かな?
ところどころ交換手順を写真に撮っておいたので載せておきます。

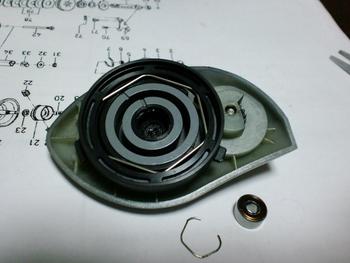

サイドプレートを外して、

ベアリングを止めてあるバネを外して、ベアリングを抜きます。
バネを外す時にピンセットでつまんでやれば飛ばしてしまうことはなくなると思いますよ。
ベアリングを抜く時もピンセットを中央の穴に入れて広げて引っ張り出せば簡単です。

あとはベアリングを交換してバネを元に戻すだけです。

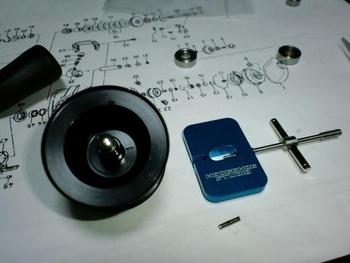

スプール側がちょっとやっかい?で、スプールベアリングリムーバーの登場です


でも慎重にピンを抜けば大丈夫。
あとは全て元に戻して完成です


飛距離アップとかしてくれるんでしょうか?
使ってみるのが楽しみです

2012年07月20日
メタニウムMg7にベアリング組込み

効果はいかがなものでしょうか。。。

HEDGEHOG STUDIO(ヘッジホッグスタジオ) ベイトリール かっ飛びチューニングキットZR 1030ZR&1030ZR
07メタニウムMgに組込む際に特殊な工具は必要ありませんが、リールのメンテナンス等する際はピンセット位は持っていた方が良いでしょう。
ベアリングを抑えているバネを外す時とベアリングを抜く時には重宝します。
2012年07月16日
某誌プレゼント当選!



HEDGEHOG STUDIO(ヘッジホッグスタジオ) ベイトリール かっ飛びチューニングキットZR 1030ZR&1030ZR
●対応機種:メタニウム・アルデバラン・カルカッタコンクエスト・アンタレス・スコーピオン(DC・Mg・XT等各モデル対応)
今回当選したのは両面シールドのタイプです。
ベイトフィネス用に使っているメタニウムMg7レフトハンドルにするか、オールラウンドのキャスティング用に使っているメタニウムMgライトハンドルが候補だけど、どっちのリールに組込もうかな

2012年06月11日

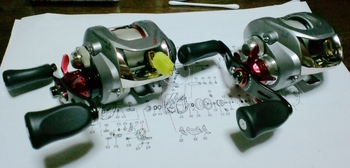

USトレイルも。。。
合わせてTD-Z103Hは80mmクランクハンドルに。。。

もう、そろそろアフター回復組が巻いて釣れだすころかな???
